Transformadores trifásicos para SS.AA.

Un transformador trifásico para servicios auxiliares es un equipo eléctrico utilizado para suministrar energía a los sistemas auxiliares de una subestación, planta de generación o instalación industrial. Estos servicios auxiliares incluyen iluminación, sistemas de control, equipos de protección, ventilación, calefacción, bombas, compresores, entre otros dispositivos esenciales para el funcionamiento y la seguridad de la instalación principal.

Descripción general de transformadores trifásicos para servicios auxiliares

1. Función principal:

Transformar los niveles de tensión de la red principal a tensiones más bajas y adecuadas para alimentar los equipos auxiliares.

Generalmente, transforman de media tensión (p. ej., 13.8 kV) a baja tensión (p. ej., 400/230 V).

2. Características típicas:

Tipo: Trifásico, ya que muchos equipos auxiliares industriales funcionan con energía trifásica.

Potencia: Usualmente de baja o mediana capacidad (desde unos pocos kVA hasta varios cientos de kVA), dependiendo del tamaño de la instalación.

Frecuencia: 50 Hz o 60 Hz, según la norma local.

Relación de transformación: Comúnmente de media tensión (MT) a baja tensión (BT). Ejemplo: 13.8 kV / 400 V.

Enfriamiento:

Seco (AN/AF): Recomendado para interiores o ambientes limpios.

En aceite (ONAN/ONAF): Más común en exteriores o aplicaciones de mayor potencia.

Conexión de devanados:

Alta tensión: Estrella (Y) con neutro accesible.

Baja tensión: Estrella (Y) o delta (Δ), dependiendo de los requerimientos.

Aislamiento: Según normas IEC, IEEE o ANSI; clase de aislamiento térmico adecuada al ambiente de operación.

Normas aplicables: IEC 60076, IEEE C57, NEMA, entre otras.

3. Aplicaciones comunes:

Subestaciones eléctricas: Alimentación de iluminación, ventilación, calefacción, sistemas de control y protección.

Centrales eléctricas: Suministro a sistemas auxiliares de planta como bombas, motores de arranque, sistemas SCADA, etc.

Instalaciones industriales: Energía a tableros de distribución interna y equipos críticos de proceso.

Centros de transformación: Reducción de tensión para circuitos de baja tensión.

4. Consideraciones de diseño:

Ubicación: Interior o exterior (afecta tipo de protección IP y sistema de enfriamiento).

Seguridad: Protección contra sobrecargas, cortocircuitos y sobretensiones.

Accesibilidad: Fácil conexión y mantenimiento.

Ruido: Especialmente en zonas urbanas o instalaciones cerradas.

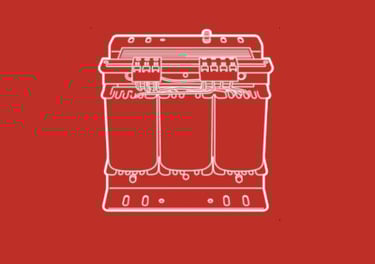

Transformadores trifásicos

desde 300 VA hasta 100.000 VA

Normas: EN 61558-2-4/2-6

Bobinados: Clase H

Núcleo: Chapa metálica de bajas pérdidas

Grado de protección: IP00

Grado de protección de los terminales: IP 20 hasta 60 A

Clase térmica: Clase F

Tensión de aislamiento: 4000 V entre bobinados – 2000 V entre bobinados y puesta a tierra

Clase de protección: Clase 1

Barniz: Tropicalizado

Frecuencia: 50/60 Hz

Servicio: Continuo

Trifásicos con marcado UL

desde 300 VA hasta 100.000 VA

Categoría de producto: XPTQ2, XPTQ8

Normas: EN 61558-2-4 ó 6, UL5085, CSA C22.2 nº 66.1

Bobinados: Clase H

Núcleo: Chapa metálica de bajas pérdidas

Grado de protección: IP00

Grado de protección de los terminales: IP 20 hasta 60 A

Clase térmica: Clase 155

Clase de protección: Clase 1

Barniz: Tropicalizado

Frecuencia: 50/60 Hz

Servicio: Continuo

Conexiones: Triángulo-estrella estándar.

Otras conexiones bajo pedido.
